カップリング専門メーカー

シングルディスクタイプ、ダブルディスクタイプ

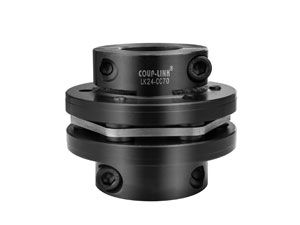

LK24-3 フレキシブルカップリング

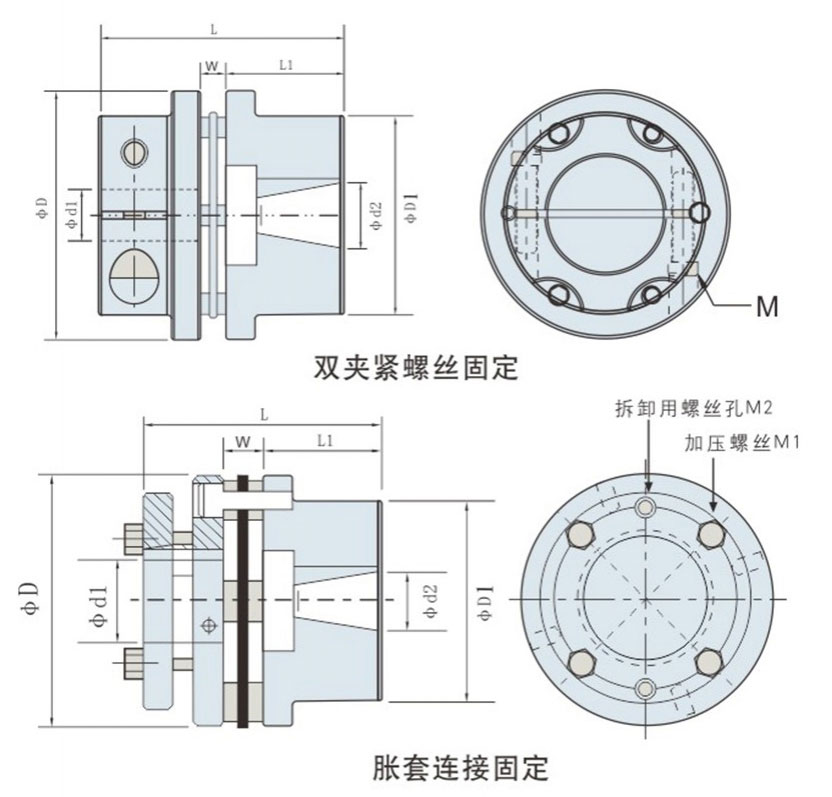

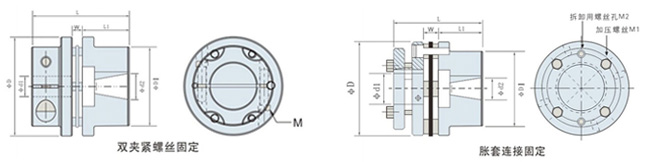

寸法
品番とφd1φd2 をお知らせください。
品番 φd1φd2
最大軸穴径
(mm) 		Φd2 φD Φd1 L W L1 M M1 M2 締めつけトルク
( N.M )
LK24-CC60-11T ≤22 Φ11 1/10taper 60 44 53 6 23 M6 - - 8
22-28 48
LK24-CC60-16T ≤22 Φ16 1/10taper 70 44 71 6 41 M6 - - 8
22-28 48
LK24-60-11T ≤22 Φ11 1/10taper 80 44 60 6 23 - 4-M8 2-M8 8
22-28 48
LK24-60-16T ≤22 Φ16 1/10taper 90 44 78 6 41 - 4-M8 2-M8 8
22-28 48
製品仕様
品番 常用トルク
( N.m ) 		最大回転数 周波数
( rpm ) 		慣性モーメント
( Kg.m2 ) 		静的ねじりばね定数
( N.m / rad ) 		許容偏心
( mm ) 		許容偏角
( °) 		ミスアライメント許容値
( mm ) 		質量 ( g )
LK24-CC60-11T 60 14000 2.2×10-4 53000 0.02 1 ±0.3 660
LK24-CC60-16T 100 14000 2.1×10-4 53000 0.02 1 ±0.3 690
LK24-60-11T 200 13000 2.2×10-4 53000 0.02 1 ±0.3 860
LK24-60-16T 300 12000 2.1×10-4 53000 0.02 1 ±0.3 950

詳細については、 こちらをクリックしてください.
